回转支承的选型需要的技术参数

    • 回转支承的载荷，即与回转轴平行的轴向力Fa、与回转轴垂直的径向力Fr，由两种力引起的倾覆力矩M；
    • 每种载荷作业所占作业时间百分比；
    • 在每种载荷作用下回转支承的转速；
    • 作用在齿轮上的圆周力；
    • 回转支承的尺寸要求；
    • 其他运转条件

用户可根据我公司提供的回转支承曲线图，按照支承的选型方法、步骤选择合适的回转支承并与我司技术部确认。也可以向我司提供更详细的使用工况信息，技术工程师为您选型并完善《回转支承用户选型信息表》。

  • 回转支承选型方法

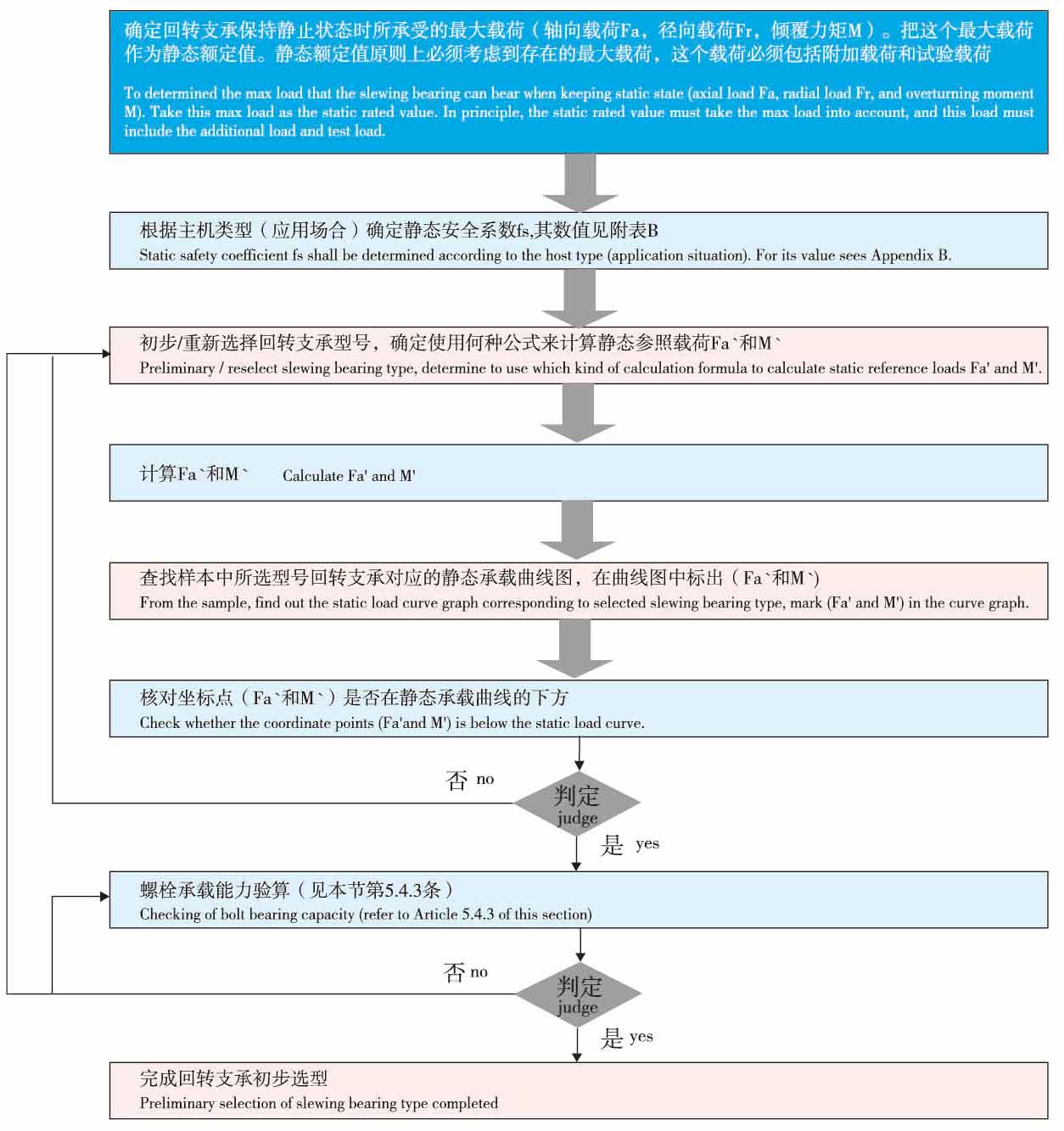

回转支承选型计算流程图

  • 回转支承的承载能力曲线

我司样本中附有各种型号的回转支承承载曲线图，该图可以帮助您初步地选择所需的回转支承。图中有两种曲线，一种是回转支承保持静止状态时所承受的最大载荷。另外一种为回转支承三种强度（8.8\10.9\12.9）螺栓极载荷曲线，它是在螺栓夹持长度为螺栓公称直径的5倍，预紧力为螺栓材料屈服极限的70%时确定的。

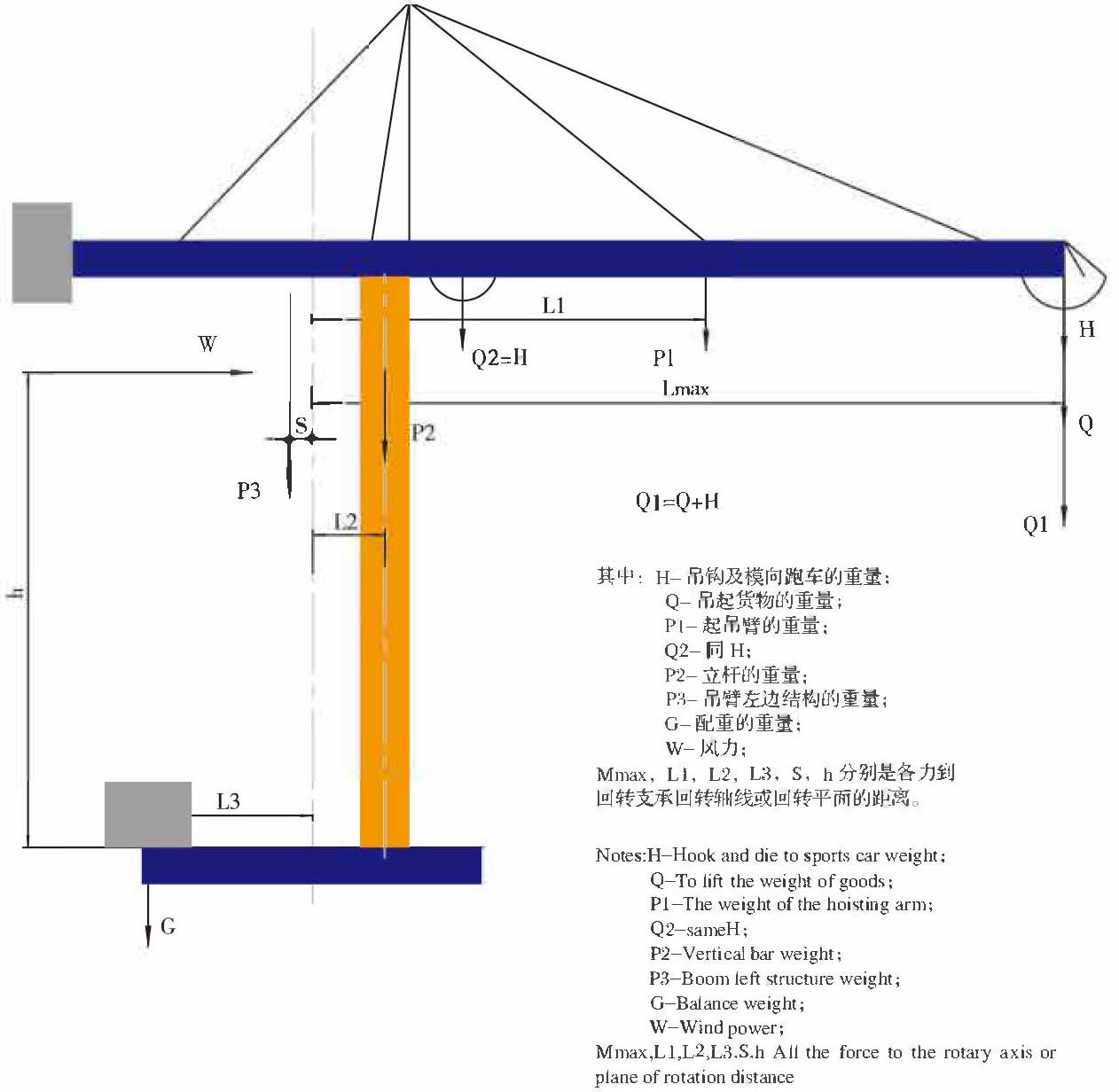

塔吊工作示意图

上图为一塔吊工作示意图 ， 所受载荷如图示。 利用承载曲线选型时 ， 最大负荷的计箕方法如下：

首先确定主机（塔吊）的静载安全系数fs, 可由附表查得fs=1.25。

1、考虑最大风力为八级时， 最大工作载荷计算如下：

轴向力Fa=Ql+Pl+P2+P3+G

径向力Fr=w

M=Ql Lmax+Pl Ll+P2 L2-P3 L2-G L3+W h

2、不计风力，考虑125％最大工作载荷计算如下：

轴向力Fa=1.25 QJ+Pl+P2+P3+G

径向力Fr=0

倾覆力矩M=l.25 Ql Lmax+Pl Ll+P2 L2- P3 L2-G L3

例：已知一塔吊在址大工作负荷时并且吊臂达到最大幅值如下：

Q1 =400KN; Lmax=20m

P1=20KN; L1=10m

P2=10KN; L2=1m

P3=I00KN; S=0.5m

G=1000KN; L3=2m

W=30KN; h=15m

  • 风力为八级时的最大工作载荷计算如下：

Fa=Q 1 +P 1 +P2+P3+G

=400+20+10+100+1000

=1530KN

Fr=30KN

M=Q1Lmax+P1 L1+P2 L2-P3 L2- G L3+W h

=400  20+20 10+10 1-100 0.5-1000 2+30 15

=6610KNm

  • 不计风力，考虑125％最大工作载荷计算如下：

Fa=l.25 Q1+P1+P2+P3+G

=1.25 400+20+10+100+1000

=1630KN

Fr=0

M=l.25 Q1 Lmax+Pl L1+P2 L2-P3 L2- G L3

=1.25 400 20+20 10+10 1-JOO 0.5-1000 2

=8160KNm

  • 不计风力，最大工作载荷计算如下：

Fa=1530KN Fr=0

M=6160KNm

选用第二种负荷作为静态计算的工作负荷，按照附表B的要求塔式起重机选择三排滚柱式回转支承。

计算静态参照负荷：

Fa’=1630  1.25=2037.5KN  Fa=1530KN

M’=8160  l.25=10200KNm  Fr=0

而螺栓的计算载荷为：

Fa=1610KN

M=8160KNm

根据上述的计算结果，在各种三排滚柱的回转支承的承载曲线中选择，选用131.45.1250回转支承。

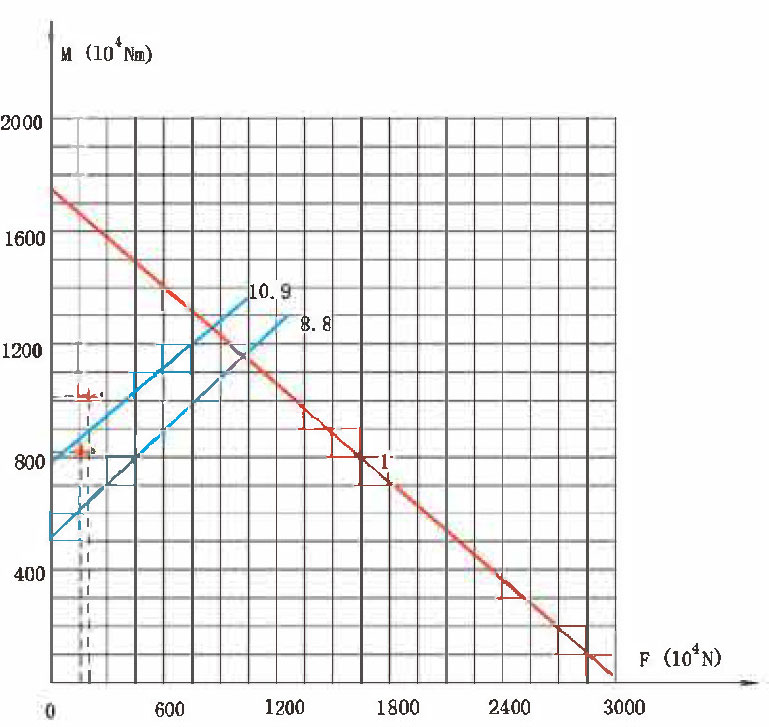

1线为静态承载曲线； 8.8 、 10.9为螺栓承载曲线；a=静态载荷，b-螺栓载荷点a点在静态承载曲线1 的下方，因此满足要求. b点在10.9级螺栓承载曲线下方，因此选择10.9级螺栓可以满足要求。
