如何调整回转支承的齿侧间隙？

安装有齿回转支承和齿环时，应调整回转连接和小齿轮、齿环和小齿轮间的扭转侧面间隙。

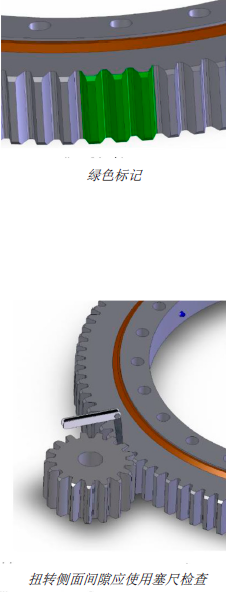

1. 在绿色标记点（啮合最紧密的点）将扭转侧面间隙调整到给定的额定值。

• 额定值 δf 单位 mm：

δf = 0.03 bis 0.04 x m m = 模块单位 mm（从图纸中获取）

• 额定值 δf 单位 inch：

δf = 0.03 至 0.04 x 1/Pd Pd = 径节，单位 1/in（从图纸中获取） 注意！既不能超过也不能低于给定的额定值。如不遵守此规定可能会损坏回转支承。必须注意分段硬化的齿部或分段齿部的位置。

2. 可使用塞尺检查扭转侧面间隙。

• 若齿部最紧密点上的数值与给定的数值有偏差，则必须移动带小齿轮以修正轴距。
• 若小齿轮无法移动，须通过松动、移动或重新固定回转支承对轴距进行调整。如果进行以上操作会影响现有定中位置，请中断安装并立即与丰禾支承售后服务部取得联系。

3. 最后，在整个调节范围内移动回转支承。在此过程中注意，不应有任何影响生产流程的因素。

• 由于齿轮的振摆、安装误差、齿部偏差等因素，可能会导致配对

齿轮最远点上的扭转侧面间隙明显偏大。

• 在小齿轮中，应注意其模数和啮合角与回转支承相吻合。可从图纸中获得相关说明。
