如何对回转支承进行倾斜测量

为了进行倾斜测量，必须对回转支承进行完整的力矩反转，从“一侧”移除所有间隙，但不超过最大设备额定值的25％。

❚调整设备的方向，使回转支承承受力矩负荷。

❚标记刻度盘指示器所在的位置，以便在旋转和静止结构上进行测量。这应该与主要负载或力矩负载一致。

❚如果没有设备旋转，请在固定结构上标记三个额外的点，以便将来进行测量。这些应该位于导致总共四个点间隔90°的位置。

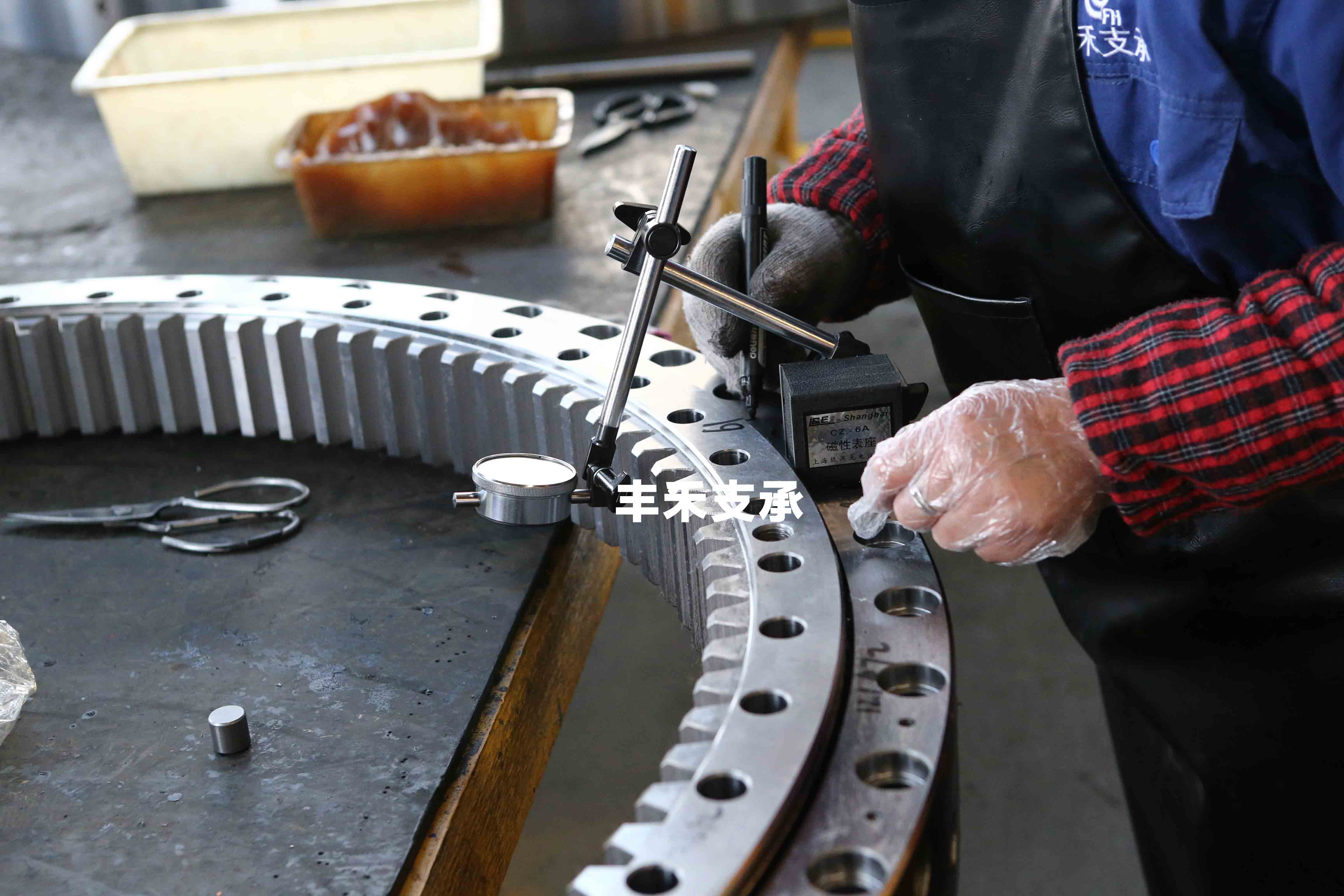

❚将初始点处的百分表指示器连接到一个齿圈的外部，或尽可能靠近，以便记录回转支承圈之间的相对轴向运动。千分表的精度必须为0.001“或更精细。

❚将千分表设置为零。

❚准备在后续步骤中记录指示器的移动和最终读数。

❚不旋转回转支承齿圈，以一种方式对旋转结构和部件施加力，使其完全反转回转支承上的力矩载荷。

❚记录最终的百分表读数。

❚移除最近施加的力，允许回转支承上存在原始力矩载荷。

❚百分表应返回零。如果没有，请确定并纠正原因。

❚取下百分表，并将旋转结构上的标记与先前放在固定结构上的三个标记中的一个对齐。

❚使用相同的步骤在此位置和其余两个位置记录测量值。

❚将这些读数记录在服务手册或其他安全文档中以备将来参考。

❚将各个读数与在相同相对位置记录的初始测量值进行比较。
