交叉滚柱式（11系列）回转支承介绍

丰禾11系列回转支承设计用于承受径向，推力和力矩载荷，这些载荷可单独或组合使用。

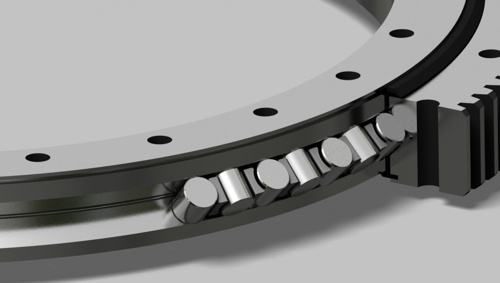

为了实现这种通用的承载能力，11系列回转支承采用V型槽滚道，每个环中都有两个滚柱。滚柱的长度略小于直径，并且定位在环之间，使得相邻的滚柱彼此成直角并接触相对的一组滚道。这种交叉滚柱的形式是一半的滚柱在一个方向上传递负载而另一半传递负载在另一个方向。滚柱通常由单独的隔离快分开，这些隔离快占据最小的空间，允许使用几乎完整的滚轮。

交叉滚柱回转支承的静推力和力矩能力通常小于同等尺寸的四点接触球回转支承，但具有相当高的径向负载能力。然而，与四点接触球回转支承相比，丰禾交叉滚柱回转支承具有更大的刚度和更低的弹性刚度。交叉滚柱回转支承提供的更大的偏转阻力要求它安装在配合表面上，该工装表面经过适当设计以适应其更大的刚度。正确安装后，交叉滚柱回转支承单元尺寸的理论动态容量高于单排球式回转支承。

11系列回转支承在各种应用中表现出优异的性能，在这些应用中，需要传递重载荷并且回转环的偏转最小：

• 机械工具
• 雷达天线
• 采矿设备
• 叉车旋转器
• 隧道掘进机

备注：联系丰禾获取特殊订单型号的负载信息。
