挖掘机大转盘（回转支承）分解图

挖掘机大转盘，也称为回转支承，是挖掘机的核心部件之一，承担着支撑和转动整个上部结构的重要功能。以下是关于挖掘机大转盘的一些介绍：

• 结构组成：挖掘机大转盘通常由外圈、内圈、滚动体、保持架、密封件等组成。外圈固定在机身上，内圈与上部旋转的部分连接，滚动体则位于内外圈之间，通过滚动实现转动。
• 材料：大转盘的制造材料通常是优质合金钢或特殊钢材，以确保其强度、硬度和耐磨性能。
• 承载能力：大转盘需要承载整个上部结构的重量，因此其承载能力需要足够强大，以应对挖掘机在工作中的各种工况。
• 转动平稳性：大转盘的设计需要保证其转动平稳，以确保挖掘机在操作时的稳定性和精确性。
• 维护保养：大转盘在使用过程中需要定期进行润滑和检查，以确保其正常工作并延长使用寿命。密封件的完好性也是保障大转盘正常运转的重要因素之一。
• 选型和适用范围：不同型号和规格的挖掘机需要配备不同类型和尺寸的大转盘，以满足其工作需求。大转盘的选型需要考虑挖掘机的工作负荷、使用环境等因素。

总的来说，挖掘机大转盘作为挖掘机的重要组成部分，承担着支撑和转动上部结构的重要功能，其质量和性能直接影响着挖掘机的工作效率和安全性。因此，在挖掘机的设计、制造和维护过程中，大转盘都是需要重点关注的部件之一。

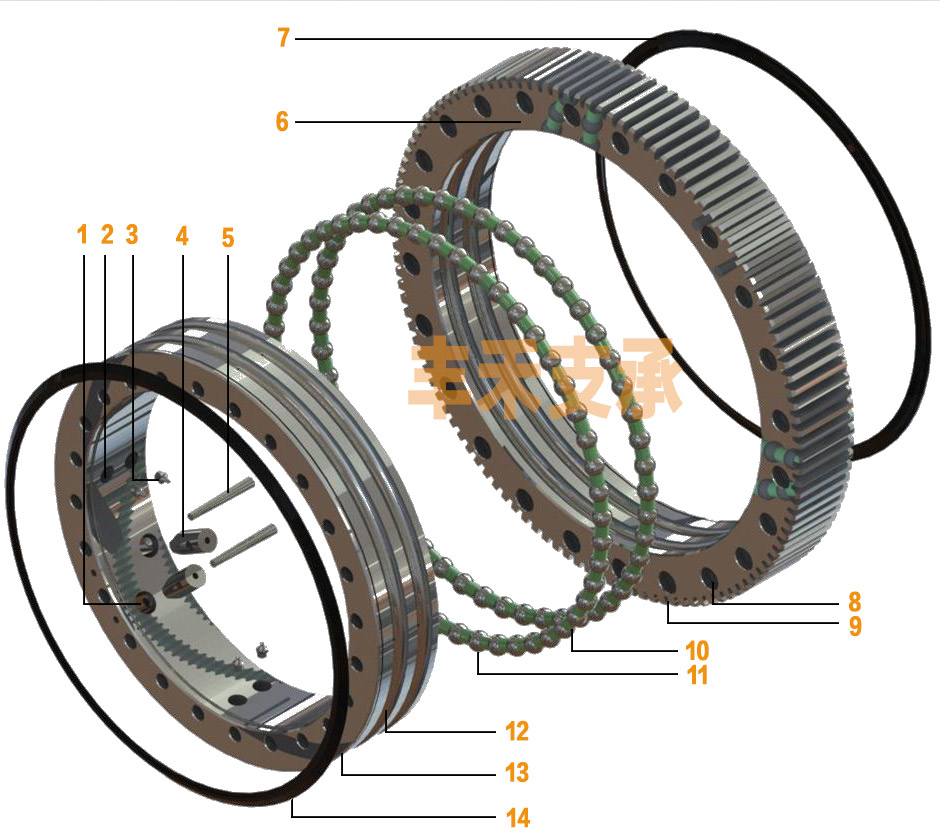

挖掘机回转支承轴承拆解图

各部分回转支承结构名称如下（以双排球回转支承为例）：

1、堵塞孔  2、油嘴安装孔  3、油嘴  4、堵塞  5、销锥  6、外圈  7、密封条  8、安装孔  9、齿 10、隔离块  11、滚动体  12、滚道  13、内齿  14、密封条

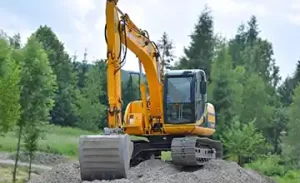

回转支承在挖掘机上的安装位置

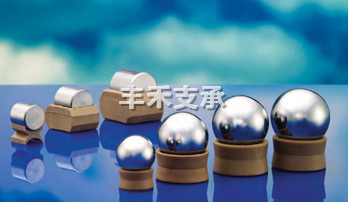

滚柱式滚动体以及隔离块

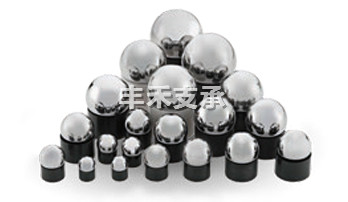

球式滚动体以及隔离块

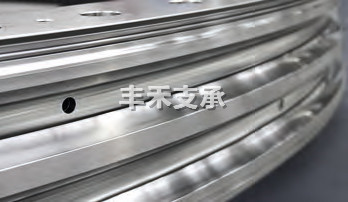

回转支承滚道

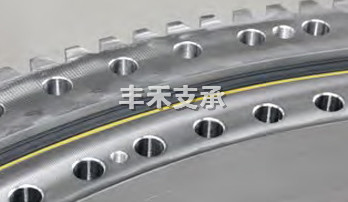

安装孔以及密封装置

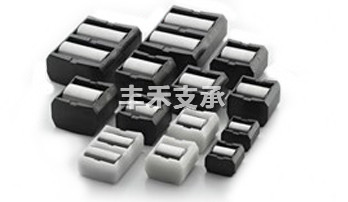

特殊材质隔离块
